1 Motoare electrice curent alternativ
ASNA – motoare asincrone trifazate cu rotor in scurtcircuit si protectie securitate marita nivel “ec” – Ex ec IIC T4/T3 destinate sa functioneze in Zona 2 (motoare din categoria 3 sau EPL Gc)
UTILIZARE: Industria chimica, petrochimica, extractiva petrol si gaze si in toate domeniile in care exista un mediu potential exploziv care poate fi incadrat in Zona 2 sau Zona 21/22
Serviciul nominal de functionare: S1 (CONTINUU)
ASNA – motoare asincrone trifazate cu rotor in scurtcircuit si protectie securitate marita nivel “ec” – Ex ec IIC T4/T3 destinate sa functioneze in Zona 2 (motoare din categoria 3 sau EPL Gc)
UTILIZARE: Industria chimica, petrochimica, extractiva petrol si gaze si in toate domeniile in care exista un mediu potential exploziv care poate fi incadrat in Zona 2 sau Zona 21/22
Serviciul nominal de functionare: S1 (CONTINUU)
UTILIZARE: actionari ale instalatiilor de ridicat atat in hale industriale cat si in aer liber, in regim de intensa solicitare mecanica si electrica.
SERVICIUL NOMINAL TIP:S3 - 6 CONECTARI/ ORA, DA 40%
Motoarele pot functiona si in alte servicii decat cel nominal tip cu amendarea puterii. Aceste servicii precum si puterea corespunzatoare sunt indicate in catalogul de produs.
ASNA – motoare asincrone trifazate cu rotor in scurtcircuit si protectie securitate marita nivel “ec” – Ex ec IIC T4/T3 destinate sa functioneze in Zona 2 (motoare din categoria 3 sau EPL Gc)
UTILIZARE: Industria chimica, petrochimica, extractiva petrol si gaze si in toate domeniile in care exista un mediu potential exploziv care poate fi incadrat in Zona 2 sau Zona 21/22
Serviciul nominal de functionare: S1 (CONTINUU)
UTILIZARE: actionarea instalatiilor de ridicat, electropalanelor, mecanismelor de translatie.
SERVICIUL NOMINAL TIP: S 4-120 CONECTARI / ORA, DA 40%
UTILIZARE: actionari de cai individuale cu role de la laminoare sau alte mecanisme similare din siderurgie.
SERVICIUL NOMINAL TIP: S1 (CONTINUU).
Motoarele electrice nu au ventilator, racirea facandu-se prin conductie si convectie prin carcasa puternic nervurata.
Motoarele electrice pot suporta regimul de scurtcircuit un timp care variaza de la 1 minut pentru motoarele electrice cu turatia de 750 rot/min pana la 12 minute pentru turatia de 375 rot/min.
UTILIZARE: in actionarea pompelor submersibile ce se monteaza in puturi de mare adancime (pana la 150 m) si pompeaza apa curata.
Motoarele de tip S pot fi instalate in puturi de diametru minim 200 mm (8 inch), iar cele de tip ASS in puturi cu diametrul minim 250 mm (10 inch). Agregatele motor-pompa functioneaza numai in pozitie verticala: motorul se afla dedesubt, pompa deasupra iar cuplajul se realizeaza prin intermediul unei bucsi.
Motoarele se livreaza cu un cablu de alimentare sau cu doua (in cazul pornirii stea triunghi) cu lungimea de 3 m. La cerere motoarele se pot livra si cu alte lungimi de cablu (max. 100 m). In mod curent, motoarele se executa pentru tensiunea de alimentare de 380V si frecventa 50 Hz. La comanda se pot executa motoare si pentru alte tensiuni de alimentare precum si la frecventa de 60 Hz.
SERVICIUL NOMINAL TIP: S1 (CONTINUU).
Gama de motoare electrice ASU face parte din categoria motoarelor electrice de uz general. Au constructia robusta, derivata din cea a motoarelor electrice antiexplozive, dar fara cutia de borne specifica la motoare electrice ASA. Aceste motoare nu pot fi utilizate in medii potential explozive. Motoarele electrice de uz general pot fi actionate in anumite conditii de variatie a cuplului mecanismului de actionat si prin convertizoare de frecventa, de aceea pentru fiecare aplicatie in parte trebuie consultat producatorul.
2 Motoare antiexplozive IE2, IE3
Motoarele utilizeaza cea mai mare parte a energiei electrice consumate in industrie. Utilizarea motoarelor cu eficienta sporita este un trend in industria globala, datorită necesităţii reducerii costurilor cu energia si a nevoii de a nu polua mediul. Pe lângă reducerea costurilor cu energia motoarele de înaltă eficienţă reduc şi costurile de exploatare prin fiabilitate mai ridicată, reducerea downtime-ului şi scăderea costurilor de mentenanţă. Pierderile mai mici oferă motorului o toleranţă mai bună la uzura cauzată de fenomenele termice, o capacitate îmbunătăţită de a suporta suprasarcina, o rezistenţă mai bună la condiţii anormale de funcţionare şi toleranţă mai mare la tensiuni neconforme şi curenţi perturbatori.
Randamentul unui motor electric este definit ca raportul dintre puterea mecanică utilizabilă şi puterea electrică absorbită din reţea. În Europa, motoarele trifazate de joasă tensiune erau până acum împărţite în clasele de eficienţă EFF3, EFF2 şi EFF1. Diferenţele dintre diferitele sisteme naţionale cu privire la domeniu şi clasificare au condus la iniţiativa Comisiei Electrotehnice Internaţionale (IEC) de a dezvolta un standard unificat. În paralel, metodele îmbunătăţite ale IEC de determinare a eficienţei au fost revizuite şi standardizate. Noul standard IEC 60034-30 defineşte şi armonizează, la nivel mondial, clasele de eficienţă IE1, IE2 şi IE3 pentru motoarele trifazate de joasă tensiune.
Noile clase internationale de eficienta pentru motoare
Noul standard EN 60034-30:2009 defineste urmatoarele clase internationale de eficienta pentru motoarele trifazate, asincrone, de joasa tensiune cu puteri cuprinse intre 0.75 kW si 375 Kw, deoarece acestea consuma 70% din energia utilizata in domeniul industriei. Consumul total in cadrul acestui domeniu este de 1.067.000.000.000 kWh, fapt ce determina emisii de CO2 de 427.000.000 t.
• IE1 = Motoare cu randamente standard (echivalent cu EFF2)
• IE2 = Motoare cu randamente ridicate (echivalent cu EFF1)
• IE3 = Motoare cu randamente superioare (premium)
Directiva Ecodesign 2005/32/EC (Directiva EuP) stabileste nivelurile de randament care vor intra in vigoare de la 16 iunie 2011, insa dumneavoastra nu trebuie sa asteptati pana atunci ca sa beneficiati de motoarele de inalta eficienta ale UMEB.
Consumul total de energie electrica al motoarelor industriale este estimat sa creasca pana la 1.252.000.000 MWh in 2020, an pana in care se doreste o reducere totala a gazelor de sera cu 20%. Economiile de energie ce pot fi atinse in 2020 datorita directivei Eco-Design sunt de 135.000.000 MWh, cifra corespunzatoare unei reduceri anuale de 63.000.000 t de CO2 si unor economii de 9 miliarde de euro.
3 Grupuri electrogene - generatoare electrice
UTILIZARE:
1. grupurile reprezinta o sursa alternativa de energie electrica pentru locurile in care racordarea la reteaua publica este dificila sau prea costisitoare (Grupuri Electrogene Manuale).
2. grupurile electrogene au capacitatea de a suplini reteaua de forta, atunci cand aceasta nu isi mai pastreaza parametrii normali de functionare (Grupuri Electrogene Automate – de Interventie).
MODURI DE ACTIONARE:
• pornire la sfoara si/sau electrica (pentru grupurile electrogene de mica putere, racite cu aer);
• manuale;
• automate (de interventie).
FORME CONSTRUCTIVE:
• portabile sau mobile (pentru grupurile electrogene de mica putere, racite cu aer);
• stationare necapotate sau stationare capotate insonorizate;

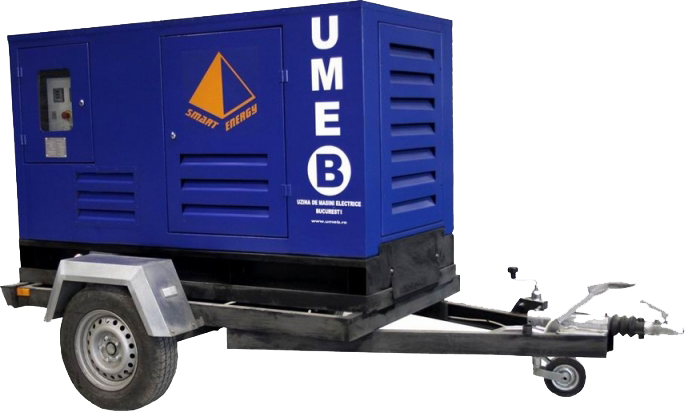

• mobile capotate insonorizate tractabile pe drumurile publice.
UTILIZARE:
1. grupurile reprezinta o sursa alternativa de energie electrica pentru locurile in care racordarea la reteaua publica este dificila sau prea costisitoare (Grupuri Electrogene Manuale).
2. grupurile electrogene au capacitatea de a suplini reteaua de forta, atunci cand aceasta nu isi mai pastreaza parametrii normali de functionare (Grupuri Electrogene Automate – de Interventie).
MODURI DE ACTIONARE:
• pornire la sfoara si/sau electrica (pentru grupurile electrogene de mica putere, racite cu aer);
• manuale;
• automate (de interventie).
FORME CONSTRUCTIVE:
• portabile sau mobile (pentru grupurile electrogene de mica putere, racite cu aer);
• stationare necapotate sau stationare capotate insonorizate;
• mobile capotate insonorizate tractabile pe drumurile publice.
UTILIZARE:
1. grupurile reprezinta o sursa alternativa de energie electrica pentru locurile in care racordarea la reteaua publica este dificila sau prea costisitoare (Grupuri Electrogene Manuale).
2. grupurile electrogene au capacitatea de a suplini reteaua de forta, atunci cand aceasta nu isi mai pastreaza parametrii normali de functionare (Grupuri Electrogene Automate – de Interventie).
MODURI DE ACTIONARE:
• pornire la sfoara si/sau electrica (pentru grupurile electrogene de mica putere, racite cu aer);
• manuale;
• automate (de interventie).
FORME CONSTRUCTIVE:
• portabile sau mobile (pentru grupurile electrogene de mica putere, racite cu aer);
• stationare necapotate sau stationare capotate insonorizate;
• mobile capotate insonorizate tractabile pe drumurile publice.
4 UPS
UTILIZARE:
UPS-urile (Uninterruptible Power Supply) se definesc drept surse neîntreruptibile de putere ce se conectează între reţeaua de alimentare şi consumatori (calculatoare, monitoare, aplicatii industriale). Scopul principal al UPS-urilor este de a proteja consumatorii de perturbaţiile existente în reţeaua de alimentare. Concret, la întreruperea tensiunii de alimentare, UPS-urile pot furniza energie fără întrerupere.
Grupul electrogen este solutia in cazul in care reteaua de tensiune trifazata nu mai este functionala.
Totusi, grupul electrogen este un sistem mecanic, care are la baza un motor termic. Din motive tehnico-functionale, dar si de fiabilitate pe termen lung, grupul electrogen nu poate porni instantaneu la caderea retelei (intrarea sa in functiune survine tipic cu o intarziere de 30 s - 1 minut), perioada in care sarcina nu este alimentata.
Pentru a surmonta acest neajuns, solutia reprezinta utilizarea unui UPS (sursa neintreruptibila de tensiune).
UPS-ul este in principiu un dispozitiv electronic de putere, care asigura continuitatea alimentarii cu tensiune a sarcinii, din momentul caderii retelei pana cand grupul electrogen este in functiune si poate prelua sarcina.
Astfel, nu exista nicio pauza in alimentarea cu tensiune a sarcinii intre momentul caderii retelei si cel al intrarii in functiune a grupului electrogen.
UPS-ul poate fi folosit si pentru alimentarea permanenta a sarcinii cu tensiune perfect stabilizata (de ex., in cazul in care reteaua are fluctuatii de tensiune sau armonici).
Din punct de vedere functional, UPS-ul este alcatuit din 3 componente principale: redresor, baterii de acumulatori si invertor. Sistemul este controlat de un sistem dedicat de comanda, masura si protectie, care asigura totodata si interfata cu utilizatorul.
UPS-urile trifazate se realizeaza intr-o gama larga de puteri, incepand in general de la 10kVA, si culminind cu valori de ordinul a 600kVA. Pentru atingerea unor puteri mai mari decat aceasta valoare (sau pentru a optimiza costurile), se poate adopta si varianta conectarii in paralel a doua sau mai multe UPS-uri, solutia avand si avantajul capacitatii de redundanta, cand acest lucru reprezinta o necesitate.
